適用范圍
適用于厚煤層全機械化長壁采煤工作面，采煤厚度4-6.8m，煤層傾角為近水平工作面。

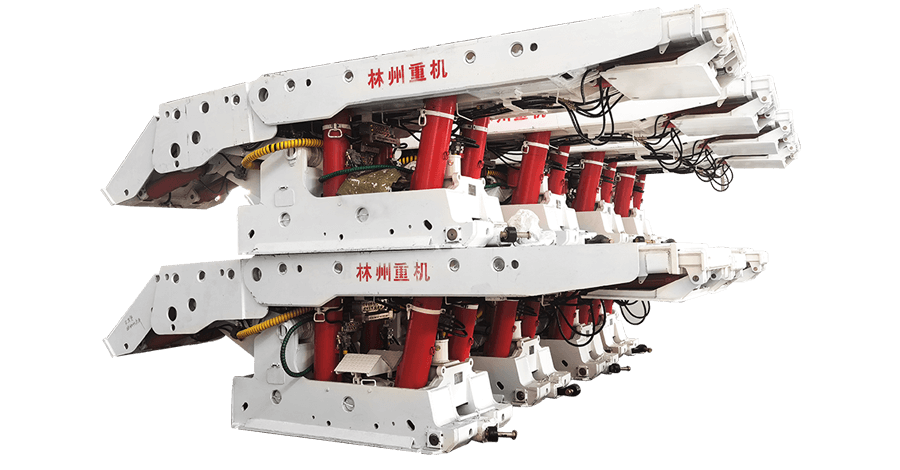

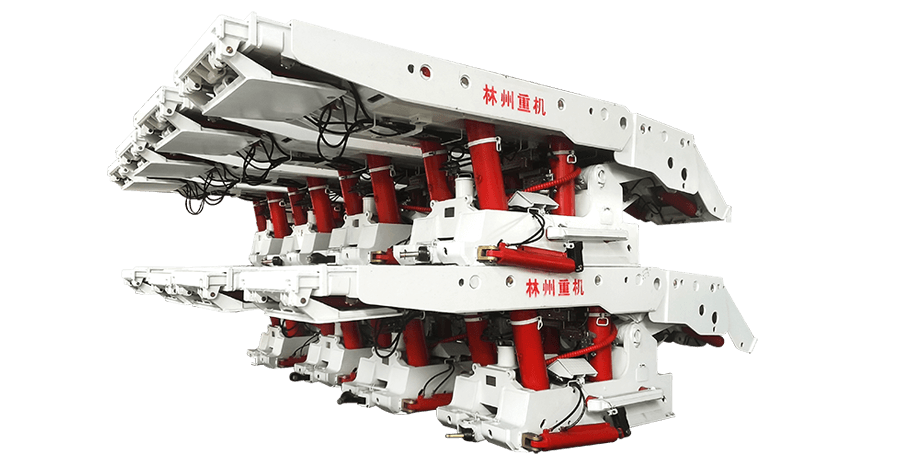

結構特點
整體頂梁帶伸縮梁；三級護幫結構；采用電液控制。
工作阻力范圍 | 支架高度范圍 | 中心距 | 常見架型 |
2400-3200kN | 1.4-2.8米 | 1.25/1.5米 | ZF3000/16/26 ZF2400/18/27 ZF3000/17/28 |
3400-4200kN | 2.3-3.2米 | 1.5米 | ZFY4000/14/28 ZFY4000/17/28 ZF3800/16/26 ZF4200/17/32 |
4400-5400kN | 1.6-2.8米 | 1.5米 | ZF4800/16/26 ZF4400/16/28 ZF4600/18/29 ZF4800/16/30 ZF5000/16/26 |
5600-7200KN | 1.7-4.2米 | 1.5米 | ZFY6800/23/42 ZF5600/17/27 ZF6800/17/32 ZF5600/16/28 ZF6400/16.5/32 ZF6000/17.5/28H |
7600-13000kN | 1.8-4.2米 | 1.25/1.5米 | ZF13000/21/40 ZFG8000/20/30 ZF10500/22/36 ZF7800/18/35 |
16000kN以上 | 2.3-4.2米 | 1.75米 | ZF16000/23/42D ZF16000/23/42 |
